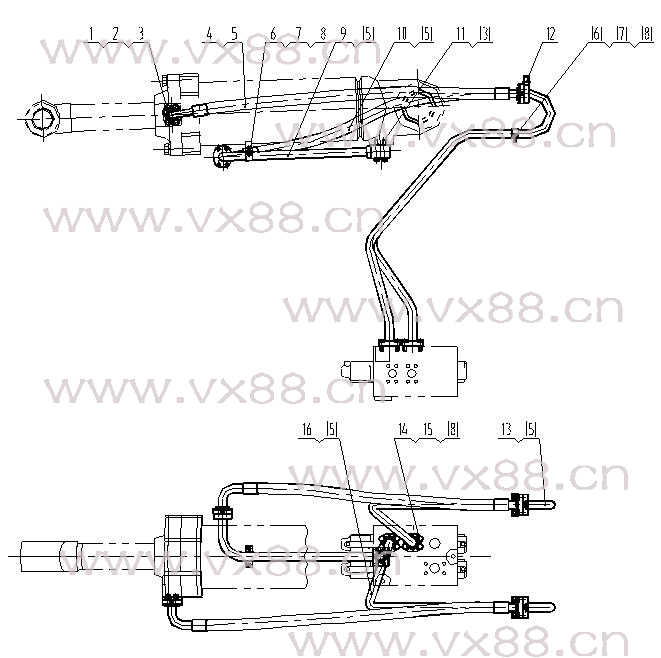

图文名称：转斗缸管路 00C0207
所属机型：CLG862
图文编号：407
物料编号：00C0207
|
 |
|
| 详细资料 |
|
序号 |
零件号 |
原零件号 |
名 称 |
规 格 |
数量 |
|
No. |
Part No. |
Old Part No. |
Description |
Size |
Q’ty |
|
1 |
72A0010 |
ZL50C.10.4-6 |
压板 |
Clamp Plate |
|
4 |
|
2 |
00B0035 |
GB5783-86 |
螺栓 |
Bolt |
M12×35-8.8-Zn.D |
16 |
|
3 |
06B0008 |
GB93-87 |
垫圈 |
Lockwasher |
12 |
20 |
|
4 |
07C0289 |
|
软管总成 |
Hose |
|
1 |
|
5 |
12B0287 |
GB3452.1-92 |
O形圈 |
“O”Ring |
36.5X3.55 |
7 |
|
6 |
27A0046 |
ZL50G.10-5 |
管夹 |
Pipe Clip |
|
3 |
|
7 |
00B0005 |
GB5783-86 |
螺栓 |
Bolt |
M10×20-8.8-Zn.D |
8 |
|
8 |
06B0002 |
GB93-87 |
垫圈 |
Lockwasher |
10 |
16 |
|
9 |
10D0713 |
|
钢管总成 |
Tube |
|
1 |
|
10 |
07C0290 |
|
软管总成 |
Hose |
|
1 |
|
11 |
00B0033 |
GB5782-86 |
螺栓 |
Bolt |
M12×70-8.8-Zn.D |
4 |
|
12 |
44C0022 |
SMK20-M14×1.5-PC
（STAUFF） |
测压接头 |
Tie-in |
|
2 |
|
13 |
10D0715 |
|
钢管总成 |
Tube |
|
1 |
|
14 |
72A0035 |
ZL50C.10.9-1 |
压板 |
Clamp Plate |
|
2 |
|
15 |
00B0002 |
GB5783-86 |
螺栓 |
Bolt |
M10×35-8.8-Zn.D |
8 |
|
16 |
10D0714 |
|
钢管总成 |
Tube |
|
1 | |
|
|
|
|
| |
|
|
|
|
