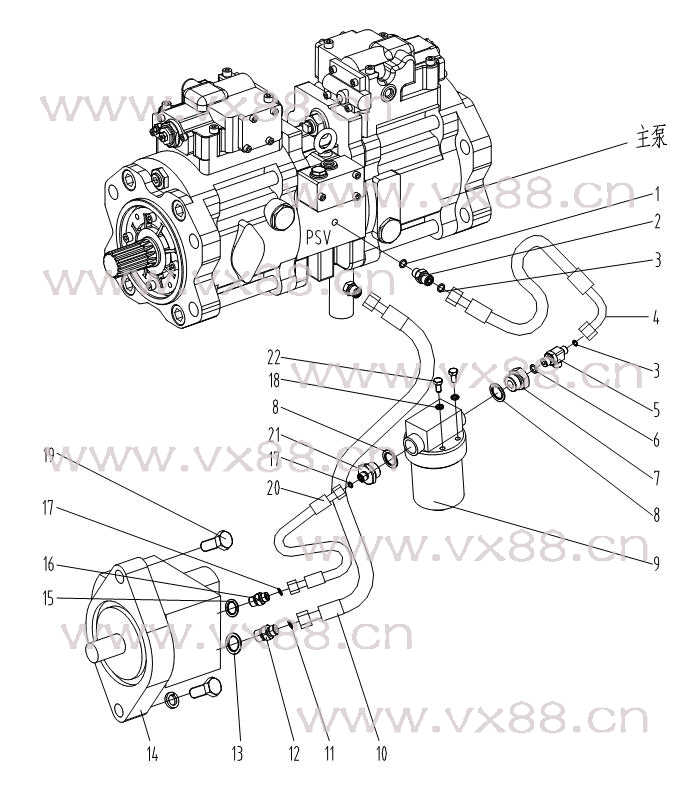

图文名称：先导液压系统1
所属机型：CLG200
图文编号：41
物料编号：041
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
12B0261 |
O形圈16X2.4 |
O-ring |
1 |
GB1235-76 |
|
2 |
00A0016 |
接头 |
Joint |
1 |
|
|
3 |
12B0248 |
O形圈9X1.8 |
O-ring |
2 |
GB3452.1-92 |
|
4 |
05C0019 |
软管总成 |
Hose |
1 |
|
|
5 |
32C0002 |
三通接头 |
Joint |
1 |
|
|
6 |
12B0229 |
O形圈20X2.4 |
O-ring |
1 |
GB1235-76 |
|
7 |
00A0025 |
接头 |
Joint |
1 |
|
|
8 |
06B0054 |
垫圈33 |
Washer |
2 |
JB982-77 |
|
9 |
53C0017 |
滤油器 |
Filter |
1 |
|
|
10 |
05C0043 |
软管总成 |
Hose |
1 |
|
|
11 |
12B0021 |
O形圈19X1.8 |
O-ring |
1 |
GB3452.1-92 |
|
12 |
00A0234 |
接头 |
Joint |
1 |
|
|
13 |
06B0055 |
垫圈27 |
Washer |
1 |
JB982-77 |
|
14 |
11C0034 |
齿轮泵 |
Pump |
1 |
|
|
15 |
06B0053 |
垫圈22 |
Washer |
1 |
JB982-77 |
|
16 |
00A0564 |
接头 |
Joint |
1 |
|
|
17 |
12B0054 |
O形圈10.6X1.8 |
O-ring |
2 |
GB3452.1-92 |
|
18 |
06B0002 |
垫圈10 |
Lock Washer |
4 |
GB93-87 |
|
19 |
04B0013 |
螺钉M10×35-12.9-Zn.D |
Bolt |
2 |
GB70-85 |
|
20 |
05C0021 |
软管总成 |
Hose |
1 |
|
|
21 |
00A0026 |
接头 |
Joint |
1 |
|
|
22 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
2 |
GB5783-86 | |
|
|
|
|
| |
|
|
|
|
