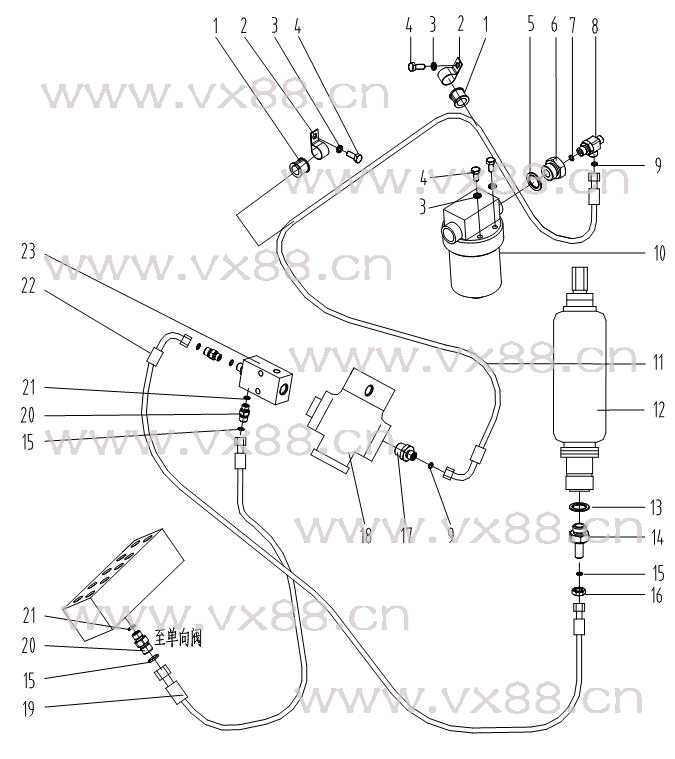

图文名称：先导液压系统2
所属机型：CLG200
图文编号：42
物料编号：042
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
83A0021 |
护套 |
Bushing |
2 |
|
|
2 |
20A0138 |
管夹 |
Clip |
2 |
|
|
3 |
06B0002 |
垫圈10 |
Lock Washer |
3 |
GB93-87 |
|
4 |
00B0005 |
螺栓M10×20-8.8-Zn.D |
Bolt |
3 |
GB5783-86 |
|
5 |
06B0054 |
垫圈33 |
Washer |
1 |
JB982-77 |
|
6 |
00A0025 |
接头 |
Joint |
1 |
|
|
7 |
12B0229 |
O形圈20X2.4 |
O-ring |
1 |
GB1235-76 |
|
8 |
32C0002 |
三通接头 |
Joint |
1 |
|
|
9 |
12B0090 |
O形圈10.6X1.8 |
O-ring |
2 |
GB3452.1-92 |
|
10 |
53C0017 |
滤油器 |
Filter |
1 |
|
|
11 |
05C0006 |
软管总成 |
Hose |
1 |
|
|
12 |
15C0006 |
蓄能器 |
Bag-type Accumulator |
1 |
|
|
13 |
06B0055 |
垫圈27 |
Washer |
1 |
JB982-77 |
|
14 |
00A0023 |
接头体 |
Joint |
1 |
|
|
15 |
12B0248 |
O形圈9X1.8 |
O-ring |
4 |
GB3452.1-92 |
|
16 |
03B0120 |
螺母M16×1.5-04-Zn.D |
Nut |
1 |
GB6173-86 |
|
17 |
00A0017 |
接头 |
Joint |
1 |
|
|
18 |
15C0005 |
溢流阀 |
Valve |
1 |
|
|
19 |
05C0001 |
软管总成 |
Hose |
1 |
|
|
20 |
00A0018 |
接头 |
Joint |
2 |
|
|
21 |
12B0261 |
O形圈16X2.4 |
O-ring |
3 |
GB1235-76 |
|
22 |
05C0018 |
软管总成 |
Hose |
1 |
|
|
23 |
12C0007 |
单向阀 |
Check Vale |
1 |
| |
|
|
|
|
| |
|
|
|
|
