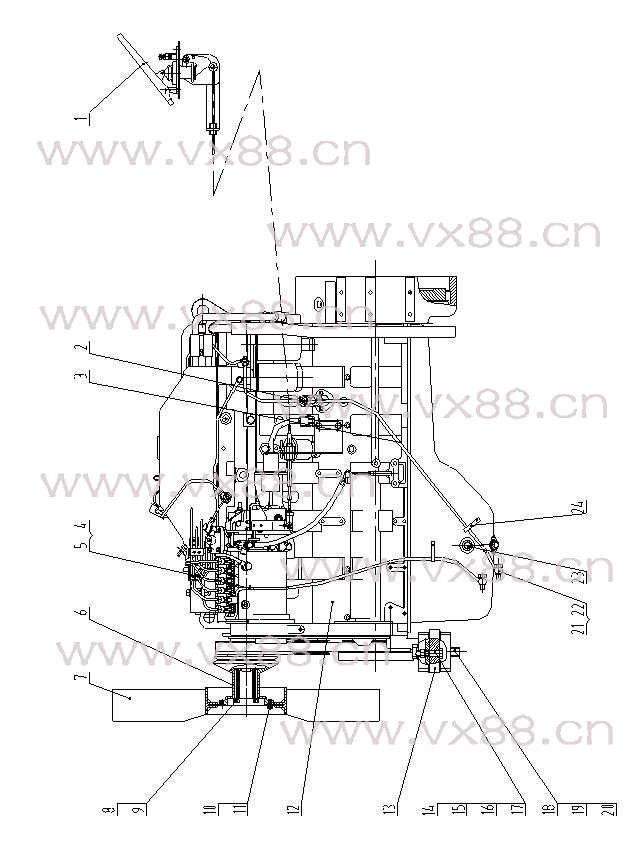

图文名称：柴油机安装 00E0109
所属机型：CLG862
图文编号：428
物料编号：00E0109
|
 |
|
| 详细资料 |
|
序 号
No. |
零 件 号
Part No. |
原 图 号
Old Part No. |
名 称
Nomenclature |
规 格
Size |
数 量
Qty |
|
1 |
23C0038 |
|
油门操纵系 |
Accelerator System |
|
1 |
|
2 |
00A0808 |
|
接头 |
Tie-in |
|
1 |
|
3 |
40C0092 |
|
柴油预滤器 |
Fil Ter Assem |
|
1 |
|
4 |
06C0219 |
|
柴油管 |
Hose |
|
1 |
|
5 |
15B0014 |
ZBT32005.1-88 |
双钢丝式环箍 |
Clamp |
14 |
1 |
|
6 |
53A0257 |
|
连接座 |
Base |
|
1 |
|
7 |
40C0051 |
42623-TT-810 |
风扇 |
Fan |
|
1 |
|
8 |
01B0141 |
GB5782-86 |
螺栓 |
Bolt |
M10×110-8.8-Zn.D |
4 |
|
9 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
4 |
|
10 |
00B0075 |
GB5783-86 |
螺栓 |
Bolt |
M8×20-8.8-Zn.D |
6 |
|
11 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
6 |
|
12 |
40C0069 |
6CTA8.3-C240 |
柴油机 |
Engineer |
|
1 |
|
13 |
50C0002 |
ZL50G.1.1 |
柴油机支撑 |
Support |
|
1 |
|
14 |
01B0163 |
GB5782-86 |
螺栓 |
Bolt |
M16×75-8.8-Zn.D |
2 |
|
15 |
06B0012 |
GB97.1-85 |
垫圈 |
Washer |
16-140HV-Zn.D |
2 |
|
16 |
06B0015 |
GB93-87 |
垫圈 |
Washer |
16 |
2 |
|
17 |
03B0095 |
GB6170-86 |
螺母 |
Nut |
M16-8-Zn.D |
2 |
|
18 |
01B0149 |
GB5782-86 |
螺栓 |
Bolt |
M24×130-8.8-Zn.D |
2 |
|
19 |
06B0068 |
GB97.1-85 |
垫圈 |
Washer |
24-140HV-Zn.D |
2 |
|
20 |
06B0052 |
GB93-87 |
垫圈 |
Washer |
24 |
2 |
|
21 |
04B0002 |
ZL50C.1.7-3 |
螺钉 |
Bolt |
|
2 |
|
22 |
57A0006 |
ZL50C.1.7-4 |
垫圈 |
Washer |
|
4 |
|
23 |
00A0363 |
ZL50DⅠ.1-10 |
油温接头 |
Tie-in |
|
1 |
|
24 |
37B0029 |
GT-200ST |
扎带 |
Band |
|
2 | |
|
|
|
|
| |
|
|
|
|
