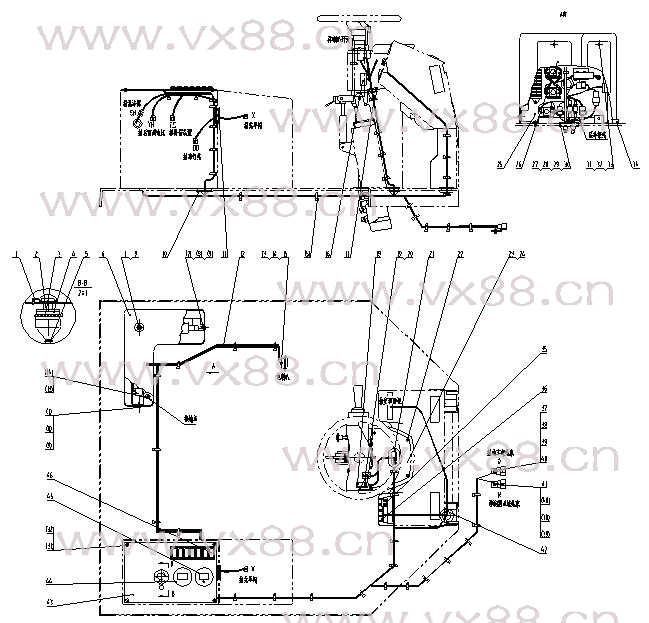

图文名称：驾驶室线路 46C0713
所属机型：CLG856
图文编号：440
物料编号：46C0713
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
84A0320 |
|
电锁钥匙孔护套 |
Jacket |
|
1 |
|
2 |
34B0118 |
JK412A |
电锁 |
Key Switch |
|
1 |
|
3 |
37B0010 |
ZD300×8 |
尼龙扎带 |
Locking Cable Ties |
|
1 |
|
4 |
83A0192 |
|
护套 |
Jacket |
|
1 |
|
5 |
37B0004 |
ZD200×5 |
尼龙扎带 |
Locking Cable Ties |
|
40 |
|
6 |
85A0283 |
|
控制箱罩 |
Cover |
|
1 |
|
7 |
06B0219 |
GB93-87 |
垫圈 |
Washer |
8(黑色) |
3 |
|
8 |
06B0218 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D(黑色) |
3 |
|
9 |
00B0336 |
GB5783-86 |
螺栓 |
Bolt |
M8X25-8.8-Zn.D(黑色) |
3 |
|
10 |
83A0273 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
11 |
83A0148 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
12 |
08C0734 |
|
驾驶室线束 |
Harness Assem. |
|
1 |
|
13 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8X16-8.8-Zn.D |
2 |
|
14 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
2 |
|
15 |
38B0011 |
DL223G |
电喇叭 |
Horn |
|
1 |
|
16 |
34B0146 |
KGXDF |
先导阀开关 |
Switch |
|
1 |
|
17 |
83A0262 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
18 |
34B0098 |
JK939-028 |
前大灯开关 |
Switch |
|
1 |
|
19 |
34B0077 |
9732400 |
组合开关 |
Switch |
|
1 |
|
20 |
04B0292 |
GB819-85 |
螺钉 |
Screw |
M4X10-4.8-Zn.D(黑色) |
2 |
|
21 |
83A0271 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
22 |
04B0293 |
GB819-85 |
螺钉 |
Screw |
M4X16-4.8-Zn.D(黑色) |
5 |
|
23 |
46C0716 |
|
仪表总成 |
Instrument Panel |
04年2月前图号为46C0297 |
1 |
|
24 |
46C0718 |
英文（选用） |
仪表总成 |
Instrument Panel |
|
1 |
|
25 |
46C0642 |
|
控制板总成 |
Relay Assem. |
|
1 |
|
26 |
82A0233 |
|
盖板 |
Cover |
|
1 |
|
27 |
83A0272 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
28 |
04B0099 |
GB818-85 |
螺钉 |
Screw |
M4X16-4.8-Zn.D |
2 |
|
29 |
06B0022 |
GB93-87 |
垫圈 |
Washer |
4 |
2 |
|
30 |
06B0097 |
GB97.1-85 |
垫圈 |
Washer |
4-140HV-Zn.D |
2 |
|
31 |
04B0256 |
GB818-85 |
螺钉 |
Screw |
M6X16-4.8-Zn.D(黑色) |
8 |
|
32 |
06B0247 |
GB93-87 |
垫圈 |
Washer |
6(黑色) |
8 |
|
33 |
82A0227 |
|
盖板 |
Cover |
|
1 |
|
34 |
83A0276 |
|
胶套 |
Bushing |
|
1 |
|
35 |
37B0061 |
DY210 |
点烟器 |
Cigar Lighter Assem. |
|
1 |
|
36 |
34B0145 |
KGYG50G |
翘板组合开关 |
Switch |
|
1 |
|
37 |
20A2272 |
|
GT插接件固定板 |
Plate |
|
1 |
|
38 |
00B0022 |
GB5783-86 |
螺栓 |
Bolt |
M6×16-8.8-Zn.D |
2 |
|
39 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
2 |
|
40 |
06B0024 |
GB97.1-85 |
垫圈 |
Washer |
6-140HV-Zn.D |
2 |
|
41 |
20A2419 |
|
插接件固定板 |
Plate |
|
1 |
|
42 |
83A0274 |
|
护孔圈 |
Rubber Ring |
|
1 |
|
43 |
36D0132 |
|
安装板 |
Plate |
|
1 |
|
44 |
35B0038 |
700RN00101248D2060A |
小时计 |
Service Meter |
|
1 |
|
45 |
35B0075 |
CC93328002 |
制动气压表 |
Gauge |
|
1 |
|
46 |
34B0192 |
KGD50GX |
翘板组合开关 |
Switch |
|
1 | |
|
|
|
|
| |
|
|
|
|
