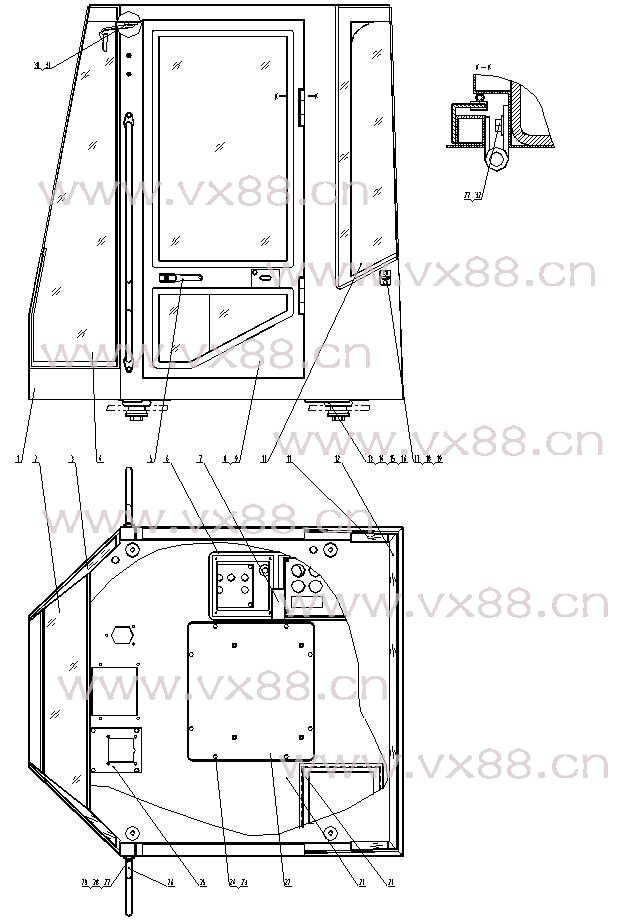

图文名称：驾驶室总成 41E0006
所属机型：CLG856
图文编号：456
物料编号：41E0006
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
23D0093 |
|
驾驶室 |
Cap Assembly |
04年12月改为23D0275 |
1 |
|
2 |
87A0024 |
|
前玻璃 |
Glass |
|
1 |
|
3 |
87A0026 |
|
右前侧玻璃 |
Glass |
|
1 |
|
4 |
87A0025 |
|
左前侧玻璃 |
Glass |
|
1 |
|
5 |
88A0128 |
|
门锁锁扣 |
Lock Pin |
NBS502 |
2 |
|
6 |
47C0108 |
|
控制箱总成 |
Control Box |
|
1 |
|
7 |
47C0109 |
|
手垫架 |
Support |
|
1 |
|
8 |
47C0063 |
|
左门 |
Door Group |
|
1 |
|
9 |
47C0064 |
|
右门 |
Door Group |
|
1 |
|
10 |
87A0023 |
|
左后侧玻璃 |
Glass |
|
1 |
|
11 |
87A0027 |
|
右后侧玻璃 |
Glass |
|
1 |
|
12 |
87A0022 |
|
后玻璃 |
Glass |
|
1 |
|
13 |
35C0156 |
|
上减震器 |
Rubber Pad |
|
4 |
|
14 |
56A0209 |
|
垫圈 |
Washer |
|
4 |
|
15 |
01B0150 |
GB5782-86 |
螺栓 |
Bolt |
M30×120-8.8-Zn.D |
4 |
|
16 |
35C0157 |
|
下减震垫 |
Rubber Pad |
|
4 |
|
17 |
00B0007 |
GB5783-86 |
螺栓 |
Bolt |
M8×16-8.8-Zn.D |
4 |
|
18 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
4 |
|
19 |
88A0164 |
|
定位锁锁扣 |
Lock Pin |
NBS510 |
2 |
|
20 |
47C0060 |
|
辅助箱总成 |
Assistant Box |
|
1 |
|
21 |
82A0131 |
|
地板胶 |
Rubber |
|
1 |
|
22 |
36D0079 |
|
后盖 |
Rear Cover |
|
1 |
|
23 |
06B0003 |
GB93-87 |
垫圈 |
Washer |
6 |
8 |
|
24 |
00B0010 |
|
螺栓 |
Bolt |
M6×20-8.8-Zn.D |
8 |
|
25 |
11A0504 |
|
制动阀安装板 |
Plate |
|
1 |
|
26 |
41D0085 |
|
扶手 |
Rider |
|
2 |
|
27 |
06B0001 |
GB97.1-85 |
垫圈 |
Washer |
10-140HV-Zn.D |
12 |
|
28 |
00B0019 |
GB5783-86 |
螺栓 |
Bolt |
M10×30-8.8-Zn.D |
4 |
|
29 |
06B0002 |
GB93-87 |
垫圈 |
Washer |
10 |
4 |
|
30 |
47C0117 |
|
后视镜 |
Mirror |
CH6350 |
1 |
|
31 |
04B0099 |
GB818-85 |
螺钉 |
Screw |
M4×16-4.8-Zn.D |
2 |
|
32 |
00B0012 |
GB5783-86 |
螺栓 |
Bolt |
M10×25-8.8-Zn.D |
8 | |
|
|
|
|
| |
|
|
|
|
