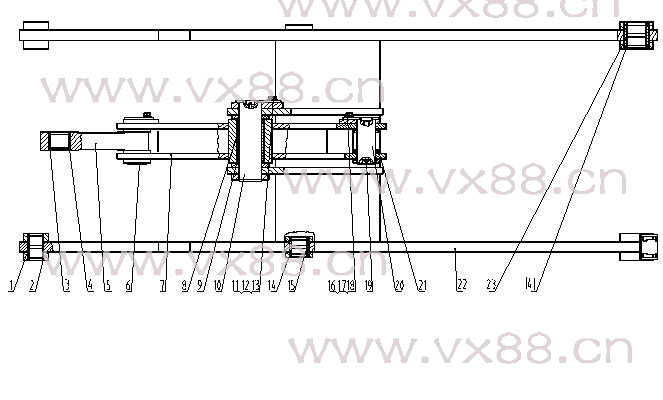

图文名称：工作装置 32E0057
所属机型：CLG856
图文编号：458
物料编号：32E0057
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
54A0008 |
ZL50C.11-11 |
铲斗轴套 |
Bearing |
|
2 |
|
2 |
35C0013 |
ZL50C.11.10 |
密封圈 |
Seal |
|
4 |
|
3 |
55A0007 |
ZL50C.11-1 |
拉杆轴套 |
Bearing |
|
2 |
|
4 |
35C0003 |
ZL50C.11.3 |
密封圈 |
Seal |
|
8 |
|
5 |
16D0084 |
|
拉杆 |
Rod |
|
1 |
|
6 |
11D0003 |
ZL50C.11.6 |
摇臂销 |
Pin |
|
1 |
|
7 |
21D0064 |
|
摇臂 |
lever |
|
1 |
|
8 |
55A0008 |
ZL50C.11-2 |
摇臂轴套 |
Bearing |
|
1 |
|
9 |
35C0004 |
ZL50C.11.5 |
密封圈 |
Seal |
|
2 |
|
10 |
11D0002 |
ZL50C.11.4 |
中摇臂销 |
Pin |
|
1 |
|
11 |
00B0123 |
GB5783-86 |
螺栓 |
Bolt |
M24×50-8.8-Zn.D |
1 |
|
12 |
06B0052 |
GB93-87 |
垫圈 |
Washer |
24 |
1 |
|
13 |
06B0068 |
GB97.1-85 |
垫圈 |
Washer |
24-140Hv-Zn.D |
1 |
|
14 |
35C0012 |
ZL50C.11.8 |
密封圈 |
Seal |
|
4 |
|
15 |
54A0006 |
ZL50C.11-7 |
动臂缸套 |
Bearing |
|
2 |
|
16 |
00B0055 |
GB5783-86 |
螺栓 |
Bolt |
M20×40-8.8-Zn.D |
2 |
|
17 |
06B0019 |
GB93-87 |
垫圈 |
Washer |
20 |
2 |
|
18 |
06B0016 |
GB97.1-85 |
垫圈 |
Washer |
20-140HV-Zn.D |
2 |
|
19 |
10B0014 |
GB1152-89 |
油杯 |
Fitting |
M10×1 |
3 |
|
20 |
11D0044 |
ZL50CI.11.2 |
销轴 |
Pin |
|
1 |
|
21 |
57A0072 |
ZL50C.11-12 |
垫片 |
Gasket |
|
1 |
|
22 |
21D0063 |
|
动臂 |
Arm |
|
1 |
|
23 |
54A0007 |
ZL50C.11-8 |
车架轴套 |
Bearing |
|
2 | |
|
|
|
|
| |
|
|
|
|
