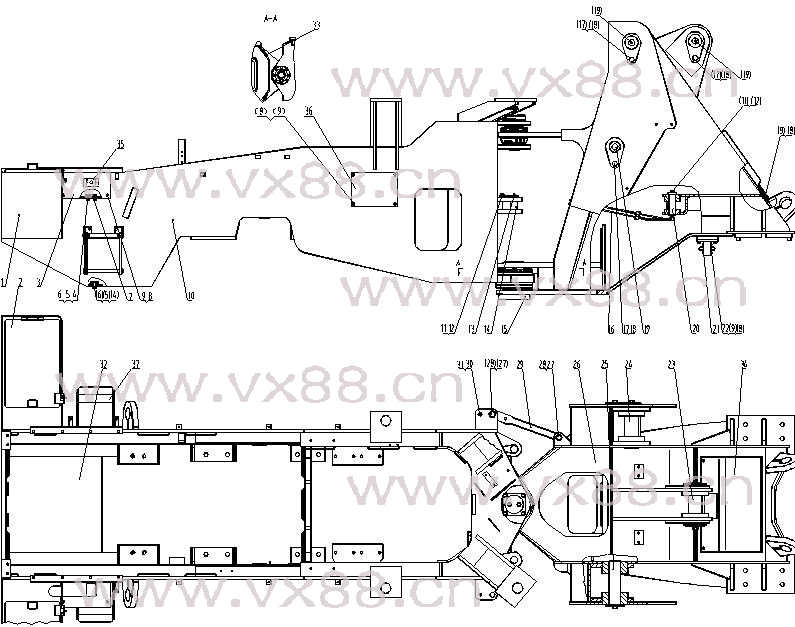

图文名称：车架 30E0034
所属机型：CLG856
图文编号：460
物料编号：30E0034
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
27C0054 |
|
右电瓶箱 |
Accumulator Box |
|
1 |
|
2 |
27C0055 |
|
左电瓶箱 |
Accumulator Box |
|
1 |
|
3 |
21A0746 |
|
盖板 |
Plate |
|
1 |
|
4 |
00B0017 |
GB5783-86 |
螺栓 |
Bolt |
M12×30-8.8-Zn.D |
10 |
|
5 |
06B0008 |
GB93-87 |
垫圈 |
Washer |
12 |
10 |
|
6 |
06B0007 |
GB97.1-85 |
垫圈 |
Washer |
12-140HV-Zn.D |
10 |
|
7 |
23A1175 |
|
提升支架 |
Platform |
|
1 |
|
8 |
00B0026 |
GB5783-86 |
螺栓 |
Bolt |
M8×12-8.8-Zn.D |
17 |
|
9 |
06B0005 |
GB97.1-85 |
垫圈 |
Washer |
8-140HV-Zn.D |
19 |
|
10 |
30D0113 |
|
后车架 |
Rear Frame |
|
1 |
|
11 |
06B0013 |
GB93-87 |
垫圈 |
Washer |
14 |
4 |
|
12 |
00B0038 |
GB5783-86 |
螺栓 |
Bolt |
M14×30-8.8-Zn.D |
4 |
|
13 |
10B0051 |
GB1153-89 |
油杯 |
Fitting |
45°M10×1 |
2 |
|
14 |
11D0007 |
ZL50C.8.4 |
转向销 |
Pin |
|
2 |
|
15 |
43C0013 |
ZL50G.8.6 |
铰接总成 |
Articulated Hitch |
|
1 |
|
16 |
01C0012 |
ZL50G.8.3 |
黄油管路 |
Tube |
|
1 |
|
17 |
00B0055 |
GB5783-86 |
螺栓 |
Bolt |
M20×40-8.8-Zn.D |
5 |
|
18 |
06B0019 |
GB93-87 |
垫圈 |
Washer |
20 |
5 |
|
19 |
10B0014 |
GB1152-89 |
油杯 |
Fitting |
M10×1 |
5 |
|
20 |
11D0025 |
ZL50G.8.4 |
前转向销 |
Pin |
|
2 |
|
21 |
09C0137 |
|
管夹总成 |
Clip |
|
2 |
|
22 |
06B0006 |
GB93-87 |
垫圈 |
Washer |
8 |
12 |
|
23 |
11D0006 |
ZL50C.8.3 |
转斗缸销 |
Pin |
|
1 |
|
24 |
11D0008 |
ZL50C.8.5 |
动臂销轴 |
Pin |
|
2 |
|
25 |
11D0005 |
ZL50C.8.2 |
动臂缸销轴 |
Pin |
|
2 |
|
26 |
30D0112 |
|
前车架 |
Front Frame |
|
1 |
|
27 |
60A0016 |
ZL50C.8-24 |
销 |
Pin |
|
2 |
|
28 |
08B0019 |
GB91-86 |
销 |
Pin |
12×70-Zn.D |
2 |
|
29 |
18A0030 |
ZL50G.8-1 |
固定杆 |
Link |
|
1 |
|
30 |
60A0051 |
ZL40B.8-8 |
销轴 |
Pin |
|
1 |
|
31 |
08B0020 |
GB91-86 |
销 |
Pin |
|
1 |
|
32 |
23A1181 |
|
柴油箱护板 |
Plate |
4×40-Zn.D |
1 |
|
33 |
28C0001 |
ZL50G.8-2 |
限位块 |
Plate |
|
1 |
|
34 |
36D0017 |
ZL50G.8.2 |
前罩板 |
Plate |
|
1 |
|
35 |
74A0258 |
|
升降提示牌 |
Nameplate |
|
1 |
|
36 |
11A0528 |
|
侧盖板 |
Plate |
|
1 |
|
37 |
26C0013 |
|
后脚蹬总成 |
Step Assembly |
|
2 | |
|
|
|
|
| |
|
|
|
|
