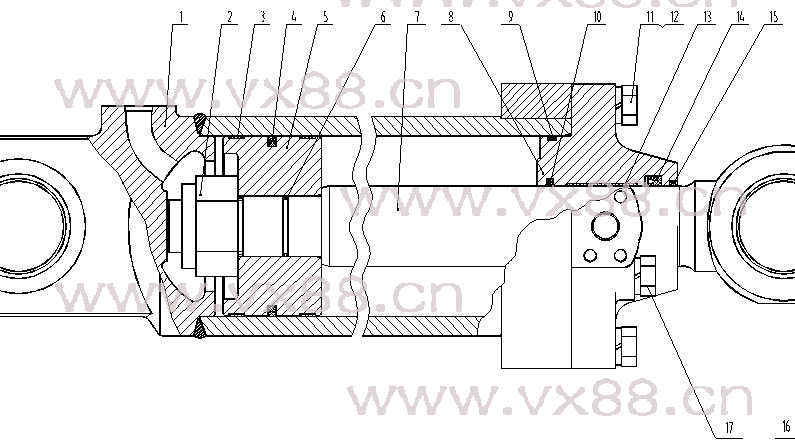

图文名称：转斗油缸 10C0024
所属机型：CLG856
图文编号：468
物料编号：10C0024
|
 |
|
| 详细资料 |
|
序号
No. |
零件号
Part No. |
原零件号
Old Part No. |
名称
Description |
规格
Size |
数量
Qty |
|
1 |
13D0038 |
ZL50G.10.2.1 |
缸体 |
Cylinder Body |
|
1 |
|
2 |
34C0021 |
CB085655-3 |
锁紧螺母 |
Nut |
M56×2 |
1 |
|
3 |
80A0067 |
ZL50G.10.2-1 |
支承环 |
Supporting Ring |
|
2 |
|
4 |
34C0022 |
GSF1800-01 |
格来圈 |
Seal |
|
1 |
|
5 |
50A0024 |
ZL50G.10.2-2 |
活塞 |
Piston |
|
1 |
|
6 |
12B0059 |
GB3452.1-92 |
O形圈 |
“O” Ring |
53×3.55 |
1 |
|
7 |
63A0037 |
ZL50G.10.2-5 |
活塞杆 |
Piston Rod |
|
1 |
|
8 |
54A0097 |
|
缸盖 |
End Cap |
|
1 |
|
9 |
12B0203 |
GB3452.1-92 |
O形圈 |
“O” Ring |
170×5.3 |
1 |
|
10 |
13B0164 |
OMS-MR |
斯特封 |
Seal |
80-95.1-6.3 |
1 |
|
11 |
01B0057 |
GB5785-86 |
螺栓 |
Bolt |
M24×2×90-10.9-Zn.D |
4 |
|
12 |
06B0052 |
GB93-87 |
垫圈 |
Washer |
24 |
8 |
|
13 |
80A0066 |
ZL50G.10.1-4 |
活塞杆支承环 |
Rod Supporting Ring |
|
1 |
|
14 |
13B0163 |
T20 |
唇形圈 |
“Y” Seal |
80-95-12.5 |
1 |
|
15 |
13B0162 |
PU5 |
防尘圈 |
Wiper Seal |
80-90-6.3/8.3 |
1 |
|
16 |
55A0089 |
ZL50C.10.2-10 |
轴衬 |
Bushing |
|
1 |
|
17 |
01B0237 |
GB5785-86 |
螺栓 |
Bolt |
M24×2×120-10.9-Zn.D |
4 |
|
18 |
55A0090 |
ZL50C.10.2-11 |
轴衬 |
Bushing |
|
1 | |
|
|
|
|
| |
|
|
|
|
