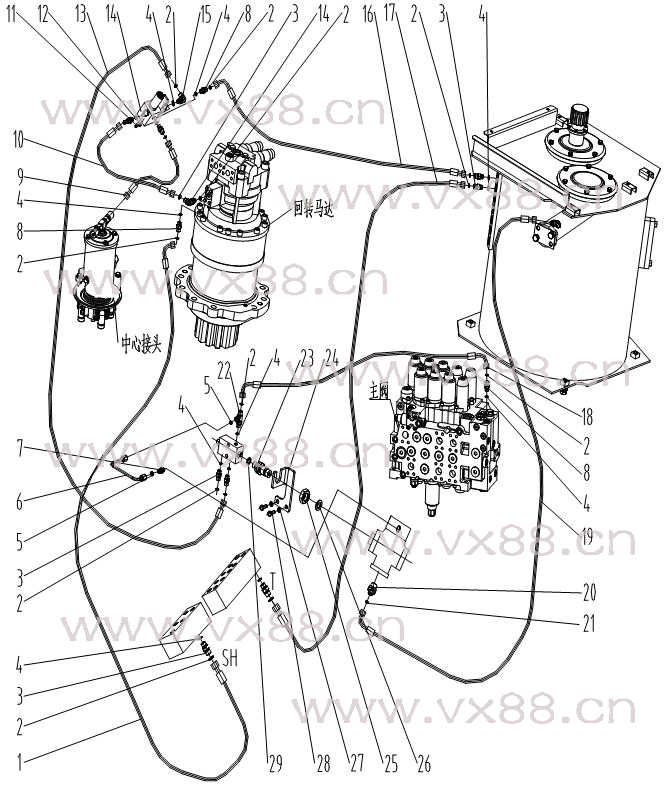

图文名称：先导液压系统7
所属机型：CLG200
图文编号：47
物料编号：047
|
 |
|
| 详细资料 |
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
05C0016 |
软管总成 |
Hose |
1 |
|
|
2 |
12B0018 |
O形圈9X1.8 |
O-ring |
14 |
GB3452.1-92 |
|
3 |
00A0018 |
接头 |
Joint |
6 |
|
|
4 |
12B0119 |
O形圈16X2.4 |
O-ring |
14 |
GB1235-76 |
|
5 |
12B0091 |
O形圈7.1X1.8 |
O-ring |
2 |
GB3452.1-92 |
|
6 |
10D0027 |
钢管 |
Tube |
1 |
|
|
7 |
00A0031 |
接头 |
Joint |
1 |
|
|
8 |
00A0016 |
接头 |
Joint |
5 |
|
|
9 |
05C0005 |
软管总成 |
Hose |
1 |
|
|
10 |
05C0050 |
软管总成 |
Hose |
1 |
|
|
11 |
00B0007 |
螺栓M8×16-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
12 |
04B0016 |
螺钉M8×35-8.8-Zn.D |
Bolt |
1 |
GB70-85 |
|
13 |
05C0018 |
软管总成 |
Hose |
1 |
|
|
14 |
12C0045 |
电磁阀 |
Valve |
1 |
|
|
15 |
31C0004 |
直角接头 |
Joint |
2 |
|
|
16 |
05C0046 |
软管总成 |
Hose |
1 |
|
|
17 |
05C0049 |
软管总成 |
Hose |
1 |
|
|
18 |
05C0020 |
软管总成 |
Hose |
1 |
|
|
19 |
05C0047 |
软管总成 |
Hose |
1 |
|
|
20 |
00A0017 |
接头 |
Joint |
1 |
|
|
21 |
12B0054 |
O形圈10.6X1.8 |
O-ring |
1 |
GB3452.1-92 |
|
22 |
02A0005 |
三痛） |
Joint |
1 |
|
|
23 |
30C0001 |
接头 |
Joint |
1 |
|
|
24 |
23A0578 |
弯板 |
Frame |
1 |
|
|
25 |
03B0207 |
螺母M30-04-Zn.D |
Nut |
1 |
GB6172-86 |
|
26 |
06B0064 |
垫圈30-140HV-Zn.D |
Washer |
1 |
GB97.1-85 |
|
27 |
06B0008 |
垫圈12 |
Lock Washer |
2 |
GB93-87 |
|
28 |
00B0011 |
螺栓M12×25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
29 |
12B0043 |
O形圈24X2.4 |
O-ring |
1 |
GB1235-76 | |
|
|
|
|
| |
|
|
|
|
