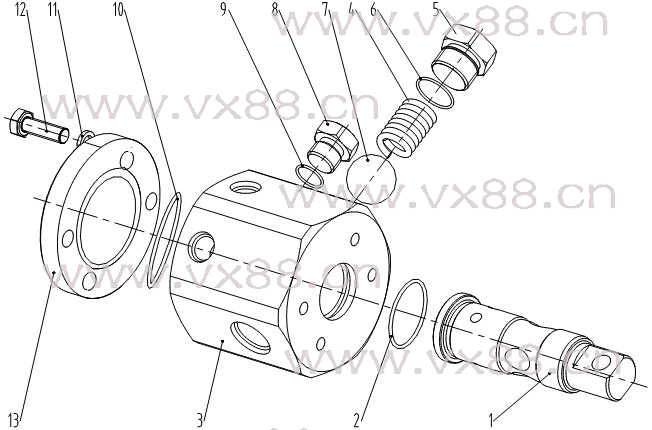

图文名称：先导液压系统8
所属机型：CLG200
图文编号：48
物料编号：048
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
65A0007 |
阀杆 |
Spool |
1 |
|
|
2 |
12B0015 |
O形圈 30X3.55 |
O-ring |
1 |
GB3452.1-92 |
|
3 |
78A0003 |
阀体 |
Valve Body |
1 |
|
|
4 |
00B0053 |
螺塞 |
Plug |
2 |
|
|
5 |
12B0043 |
O形圈 24X2.4 |
O-ring |
2 |
GB1235-76 |
|
6 |
75A0005 |
弹簧 |
Spring |
2 |
|
|
7 |
20B0012 |
钢球12.7 |
Ball |
2 |
GB308-84 |
|
8 |
03B0064 |
堵头 |
P |
3 |
|
|
9 |
12B0261 |
O形圈 16X2.4 |
O-ring |
3 |
GB1235-76 |
|
10 |
12B0019 |
O形圈 46.2X3.55 |
O-ring |
1 |
GB3452.1-92 |
|
11 |
06B0006 |
垫圈 8 |
Washer |
4 |
GB93-87 |
|
12 |
00B0085 |
螺栓 M8X25-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
13 |
52A0015 |
后盖 |
Cover |
1 |
| |
|
|
|
|
| |
|
|
|
|
