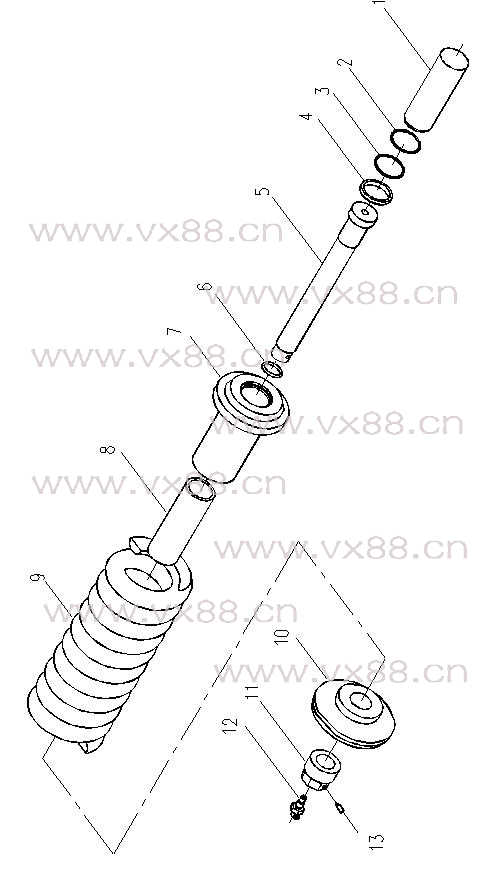

图文名称：张紧装置
所属机型：CLG200
图文编号：52
物料编号：052
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
61A0336 |
活塞杆 |
Piston |
1 |
|
|
2 |
13B0297 |
防尘圈 |
Scraper |
1 |
|
|
3 |
13B0296 |
支承环 |
Ring |
1 |
|
|
4 |
13B0295 |
密封圈 |
Gasket |
1 |
|
|
5 |
63A0068 |
杆 |
Tie Rod |
1 |
|
|
6 |
12B0522 |
O形圈 |
O.Ring |
1 |
|
|
7 |
71A0149 |
缸体 |
Naked Collar |
1 |
|
|
8 |
55A0809 |
套筒 |
Spacer |
1 |
|
|
9 |
75A0153 |
弹簧 |
Spring |
1 |
|
|
10 |
71A0150 |
法兰 |
Cap |
1 |
|
|
11 |
03B0475 |
螺母 |
Nut |
1 |
|
|
12 |
12C0225 |
注油器 |
Valve |
1 |
|
|
13 |
04B0305 |
螺钉 |
Bolt |
1 |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
