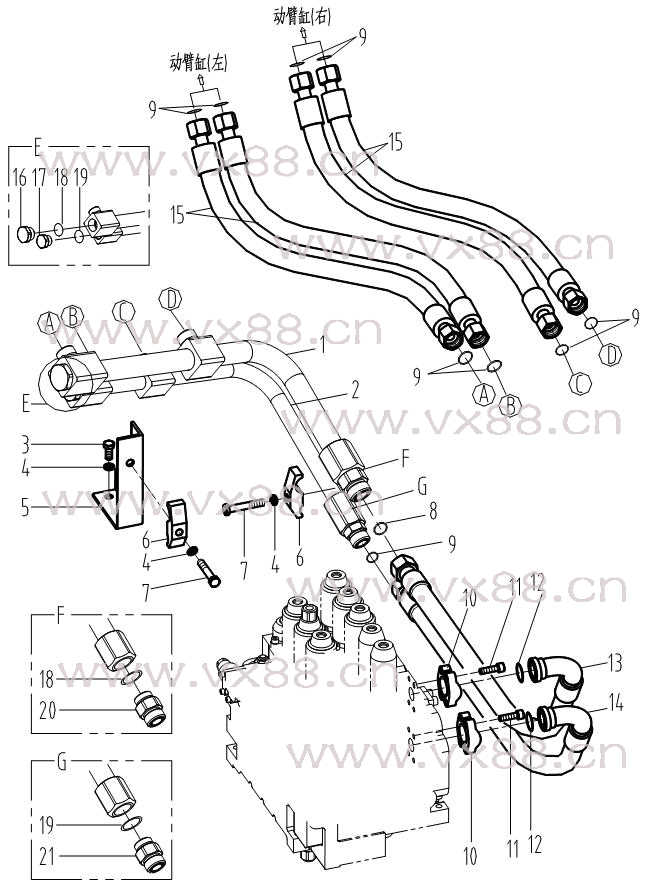

图文名称：至动臂油缸管路
所属机型：CLG200
图文编号：57
物料编号：057
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
02C0277 |
钢管 |
Pipe |
1 |
|
|
2 |
02C0276 |
钢管 |
Pipe |
1 |
|
|
3 |
00B0031 |
螺栓M12×20-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
4 |
06B0008 |
垫圈12 |
Lock Washer |
4 |
GB93-87 |
|
5 |
06D0068 |
支架 |
Bracket |
1 |
04N3008 |
|
6 |
72A0019 |
压板 |
Clamp |
2 |
04N0820 |
|
7 |
00B0033 |
螺栓M12×70-8.8-Zn.D |
Bolt |
2 |
GB5782.86 |
|
8 |
12B0224 |
O形圈23.6×1.8 |
O-ring |
1 |
GB3452.1-92 |
|
9 |
12B0021 |
O形圈19×1.8 |
O-ring |
9 |
GB3452.1-92 |
|
10 |
04A0250 |
法兰压板 |
Clamp |
2 |
|
|
11 |
04B0186 |
螺钉M10×30-10.9 |
Screw |
8 |
GB70-85 |
|
12 |
12B0445 |
O形圈32.92×3.53 |
O-ring |
2 |
AS568A-219 |
|
13 |
06C0013 |
软管总成 |
Hose |
1 |
04N1838 |
|
14 |
06C0010 |
软管总成 |
Hose |
1 |
04N1837 |
|
15 |
06C0128 |
软管总成 |
Hose |
4 |
|
|
16 |
05A0062 |
螺塞 |
PLUG |
1 |
|
|
17 |
05A0070 |
螺塞 |
PLUG |
1 |
|
|
18 |
12B0055 |
O形圈35×3.1 |
O-ring |
1 |
GB1235-76 |
|
19 |
12B0379 |
O形圈30×3.1 |
O-ring |
1 |
GB1235-76 |
|
20 |
00A0699 |
接头 |
Join |
1 |
|
|
21 |
36B0043 |
接头 |
Join |
1 |
| |
|
|
|
|
| |
|
|
|
|
