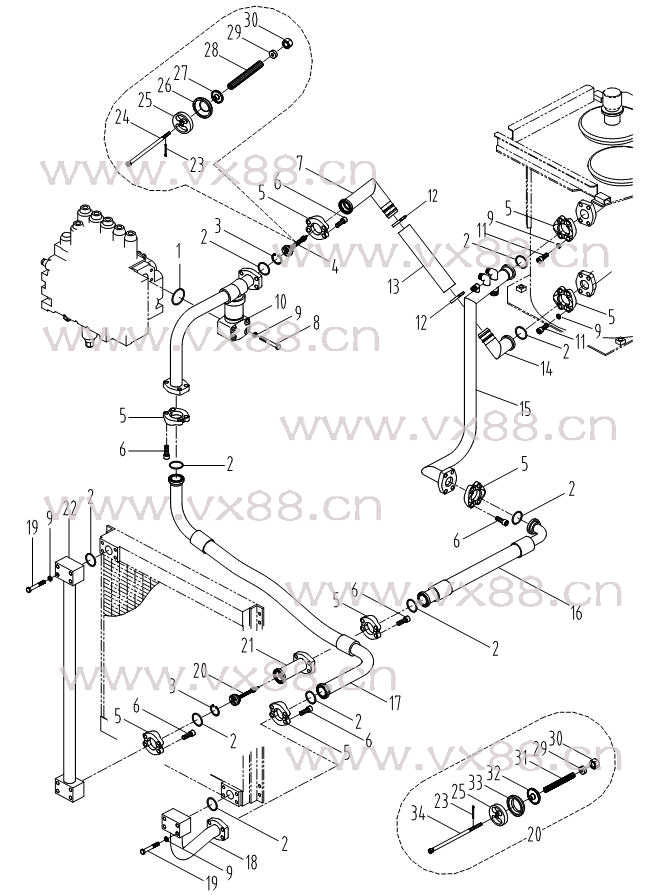

图文名称：主回油管路
所属机型：CLG200
图文编号：59
物料编号：059
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
12B0024 |
O形圈60×3.55 |
O-ring |
1 |
GB3452.1-92 |
|
2 |
12B0302 |
O形圈46.2×3.55 |
O-ring |
10 |
GB3452.1-92 |
|
3 |
07B0005 |
挡圈42 |
Guard Ring |
2 |
GB893.1-86 |
|
4 |
12C0004 |
单向阀 |
Valve |
1 |
04N2128 |
|
5 |
04A0251 |
法兰压板 |
Clamp |
8 |
|
|
6 |
04B0251 |
螺钉M12×35-12.9 |
Screw |
24 |
GB70-85 |
|
7 |
15D0002 |
弯接头 |
Joint |
1 |
04N1127 |
|
8 |
01B0142 |
螺栓M12×90-8.8-Zn.D |
Bolt |
4 |
GB5782-86 |
|
9 |
06B0008 |
垫圈12 |
Lock Washer |
20 |
GB93-87 |
|
10 |
10D0021 |
钢管 |
Pipe |
1 |
|
|
11 |
04B0035 |
螺钉M12×35-8.8-Zn.D |
Screw |
8 |
GB5783-86 |
|
12 |
09C0029 |
软管卡箍φ40~φ64 |
Hoop |
4 |
43828C |
|
13 |
30A0178 |
φ45-5P低压软管L=210 |
Hose |
1 |
|
|
14 |
15D0087 |
接头 |
Joint |
1 |
04N1106 |
|
15 |
15D0080 |
钢管接头 |
Pipe |
1 |
04N1791 |
|
16 |
07C0005 |
软管总成 |
Hose |
1 |
04N1855 |
|
17 |
07C0004 |
软管总成 |
Hose |
1 |
|
|
18 |
10D0012 |
法兰钢管 |
Pipe |
1 |
04N1773 |
|
19 |
01B0009 |
螺栓M12×75-8.8-Zn.D |
Bolt |
8 |
GB5782-86 |
|
20 |
12C0006 |
单向阀 |
Valve |
1 |
04N2124 |
|
21 |
10D0022 |
法兰接管 |
Pipe |
1 |
04N1631 |
|
22 |
10D0014 |
法兰钢管 |
Pipe |
1 |
04N1768 |
|
23 |
08B0010 |
销1.6×20 |
Pin |
2 |
GB91-86 |
|
24 |
16D0031 |
螺杆 |
Link |
1 |
04N0139 |
|
25 |
78A0002 |
阀块 |
Base |
2 |
04N2125 |
|
26 |
55A0055 |
阀套 |
Sleeve |
1 |
04N2129 |
|
27 |
65A0005 |
阀芯 |
Spool |
1 |
04N2130 |
|
28 |
75A0004 |
弹簧 |
Spring |
1 |
04N0718 |
|
29 |
76A0008 |
挡环 |
Guard Ring |
2 |
04N4515 |
|
30 |
03B0032 |
螺母M5-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
31 |
75A0006 |
弹簧 |
Spring |
1 |
04N0717 |
|
32 |
65A0008 |
阀芯 |
Spool |
1 |
04N2127 |
|
33 |
55A0056 |
阀套 |
Sleeve |
1 |
04N2126 |
|
34 |
16D0032 |
螺杆 |
Link |
1 |
04N0137 | |
|
|
|
|
| |
|
|
|
|
