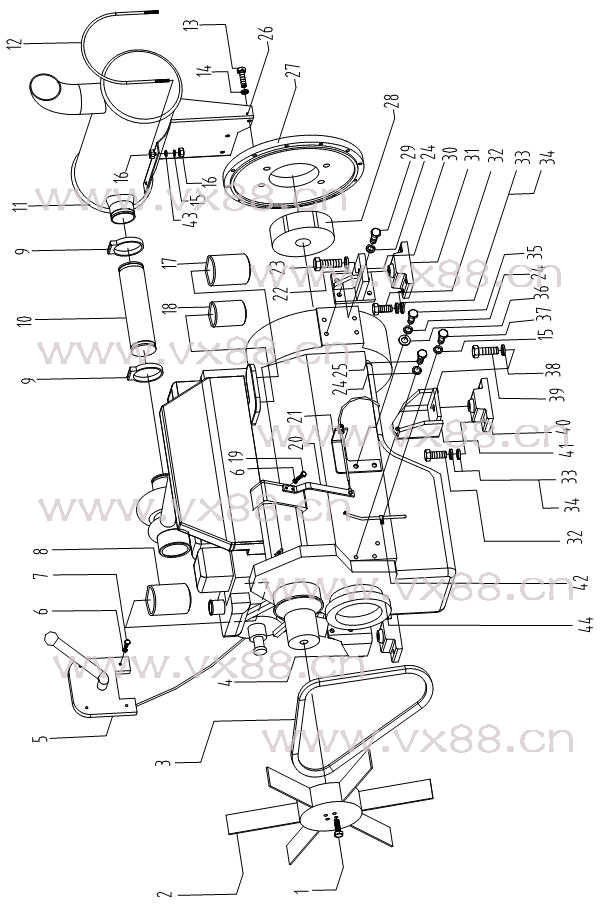

图文名称：柴油机系统
所属机型：CLG230
图文编号：62
物料编号：062
|
 |
|
| 详细资料 |
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
01B0205 |
螺栓M10X120-8.8-Zn.D |
Bolt |
4 |
GB5782-86 |
|
2 |
50C0049 |
风扇φ660 |
Fan |
1 |
FN9053 |
|
3 |
83A0204 |
皮带 |
V-Belt |
1 |
3921753 |
|
4 |
02D0130 |
柴油机前右支架 |
Bracket |
1 |
11A3012 |
|
5 |
54C0009 |
油门软轴L=4M |
|
1 |
LJ103 L4000 |
|
6 |
06B0003 |
垫圈6 |
Lock Washer |
6 |
GB93-87 |
|
7 |
00B0169 |
螺栓M6X30-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
8 |
53C0054 |
机油滤芯 |
Oil Filter |
1 |
LF3349 |
|
9 |
50C0125 |
V型管夹 |
Clip |
2 |
3903652 |
|
10 |
10D0282 |
波纹排气管 |
Tube |
1 |
|
|
11 |
50C0050 |
消声器总成 |
Noise Blanker |
1 |
XH.G57X.W.W |
|
12 |
26A0008 |
紧固圈 |
Clip |
2 |
04A4901 |
|
13 |
01B0200 |
螺栓M10X45-8.8-Zn.D |
Bolt |
12 |
GB5782-86 |
|
14 |
06B0002 |
垫圈10 |
Lock Washer |
10 |
GB93-87 |
|
15 |
06B0003 |
垫圈8 |
Lock Washer |
5 |
GB93-87 |
|
16 |
03B0021 |
螺母M8-8-Zn.D |
Nut |
8 |
GB6170-86 |
|
17 |
53C0051 |
油水分离器滤芯 |
Fuel Filter |
1 |
FS1280 |
|
18 |
53C0052 |
柴油滤芯 |
Fuel Filter |
1 |
FF5052 |
|
19 |
00B0022 |
螺栓M6X16-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
20 |
22A0104 |
油门板 |
Plate |
1 |
11A4356 |
|
21 |
22A0404 |
弯板 |
Plate |
1 |
|
|
22 |
06B0052 |
垫圈24 |
Lock Washer |
2 |
GB93-87 |
|
23 |
00B0274 |
螺栓M24X65-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
24 |
06B0008 |
垫圈12 |
Lock Washer |
16 |
GB93-87 |
|
25 |
00B0035 |
螺栓M12X35-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
26 |
00D0240 |
托架 |
Support |
1 |
11A2417 |
|
27 |
04A0043 |
法兰 |
Flange |
1 |
11A1606 |
|
28 |
50C0060 |
联轴器 |
Couping |
1 |
11A0014 |
|
29 |
00B0013 |
螺栓M12X40-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
30 |
02D0132 |
柴油机后支架 |
Bracket |
1 |
11A3010 |
|
31 |
17B0052 |
后减震垫 |
Rubber Pad |
2 |
EA300 |
|
32 |
00B0273 |
螺栓M14X40-8.8-Zn.D |
Bolt |
12 |
GB5783-86 |
|
33 |
06B0013 |
垫圈14 |
Lock Washer |
12 |
GB93-87 |
|
34 |
06B0009 |
垫圈14-140HV-Zn.D |
Washer |
12 |
GB97.1-85 |
|
35 |
00B0011 |
螺栓M12X25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
36 |
06B0007 |
垫圈12-140HV-Zn.D |
Washer |
2 |
GB96-85 |
|
37 |
00B0085 |
螺栓M8X25-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
38 |
00B0042 |
垫圈22 |
Lock Washer |
2 |
GB93-87 |
|
39 |
00B0105 |
螺栓M22X55-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
40 |
17B0025 |
前减震器 |
Rubber Pad |
2 |
EA220 |
|
41 |
02D0131 |
柴油机前左支架 |
Bracket |
1 |
11A3011 |
|
42 |
20A0119 |
管夹 |
Clip |
1 |
04Q0803 |
|
43 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
44 |
40C0009 |
发动机 |
Engine |
1 |
6BTA5.9-C169 | |
|
|
|
|
| |
|
|
|
|
