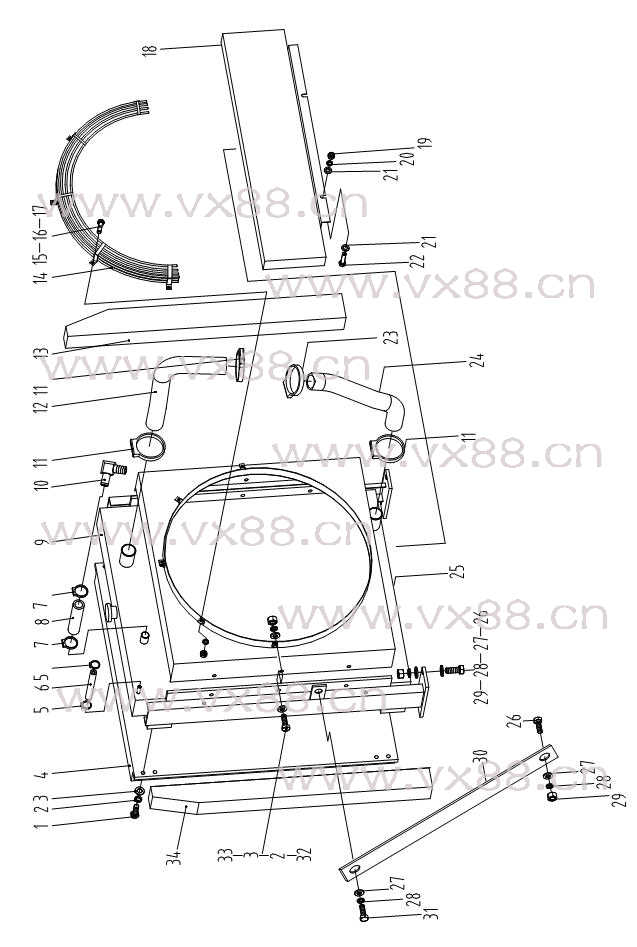

图文名称：冷却系统
所属机型：CLG230
图文编号：64
物料编号：064
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
00B0019 |
螺栓M10×30-8.8-Zn.D |
Bolt |
8 |
GB5783-86 |
|
2 |
06B0002 |
垫圈10 |
Lock Washer |
14 |
GB93-87 |
|
3 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
20 |
GB97.1-85 |
|
4 |
20C0029 |
油冷却器 |
Oil Radiation |
1 |
B108(选用) |
|
|
20C0023 |
油冷却器 |
Oil Radiation |
1 |
HRQ-88A(选用) |
|
5 |
09C0026 |
软管卡箍φ11~φ19 |
Clamp |
2 |
179904 |
|
6 |
32A0023 |
软管 |
Hose |
1 |
11A1813 |
|
7 |
09C0027 |
软管卡箍φ20~φ39 |
Clamp |
2 |
43828A |
|
8 |
32A0028 |
软管 |
Hose |
1 |
11A1814 |
|
9 |
20C0028 |
水散热器 |
Water Radiation |
1 |
WY22-130-1000 |
|
10 |
01A0128 |
接头 |
Caupling |
1 |
11A1111 |
|
11 |
09C0029 |
软管卡箍φ40~φ64 |
Clamp |
3 |
43828C |
|
12 |
32A0027 |
柴油机出水管 |
Hose |
1 |
11A4843 |
|
13 |
82A0007 |
挡风板 |
Sponge |
1 |
04A4832 |
|
14 |
45D0021 |
防护罩 |
Protection Devices |
1 |
11A2421 |
|
15 |
00B0022 |
螺栓M6×16-8.8-Zn.D |
Bolt |
5 |
GB5783-86 |
|
16 |
06B0003 |
垫圈6 |
Lock Washer |
5 |
GB93-87 |
|
17 |
03B0029 |
螺母M6-8-Zn.D |
Nut |
5 |
GB6170-86 |
|
18 |
35C0010 |
下挡风板 |
Plate |
1 |
04A2420 |
|
19 |
03B0021 |
螺母M8-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
20 |
06B0006 |
垫圈8 |
Lock Washer |
2 |
GB93-87 |
|
21 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
22 |
01B0015 |
螺栓M8X20-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
23 |
09C0028 |
软管卡箍φ51~φ76 |
Clamp |
1 |
43828D |
|
24 |
32A0024 |
柴油机进水管 |
Hose |
1 |
11A4842 |
|
25 |
45D0022 |
导风罩 |
Shief |
1 |
11A2422 |
|
26 |
01B0004 |
螺栓M12X45-8.8-Zn.D |
Bolt |
5 |
GB5782-86 |
|
27 |
06B0059 |
垫圈M12-140HV-Zn.D |
Washer |
10 |
96-85 |
|
28 |
06B0008 |
垫圈12 |
Lock Washer |
6 |
GB93-87 |
|
29 |
03B0003 |
螺母M12-8-Zn.D |
Nut |
5 |
GB6170-86 |
|
30 |
13A0012 |
板 |
Plate |
1 |
04A4215 |
|
31 |
00B0035 |
螺栓M12X35-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
32 |
00B0005 |
螺栓M10x20-8.8-Zn.D |
Bolt |
6 |
GB5783-86 |
|
33 |
03A0006 |
螺母M10-8-Zn.D |
Nut |
6 |
GB6170-86 |
|
34 |
82A0005 |
挡风块 |
Sponge |
1 |
04A4831 | |
|
|
|
|
| |
|
|
|
|
