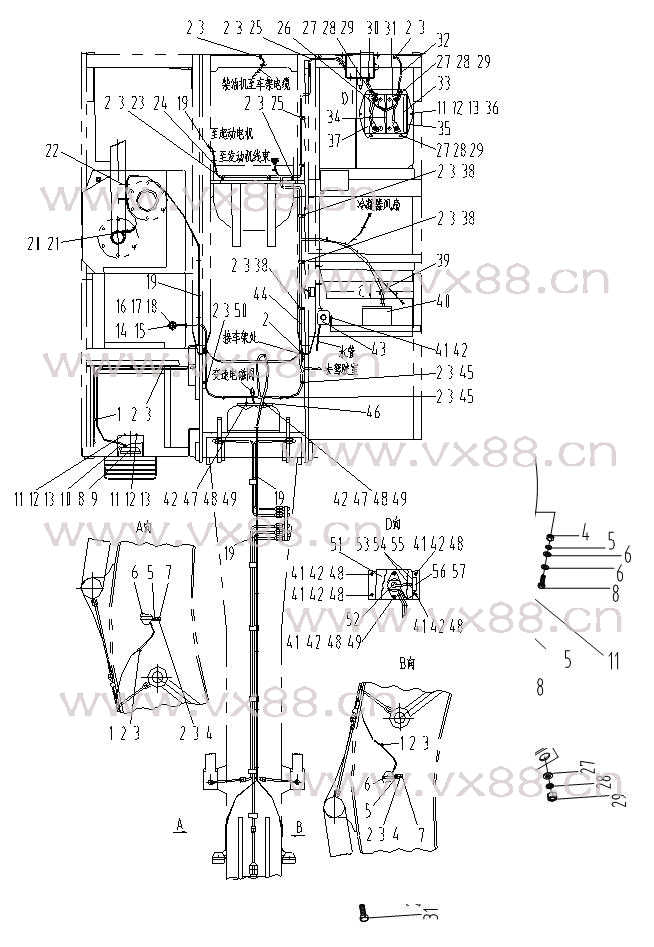

图文名称：电气系统1
所属机型：CLG230
图文编号：66
物料编号：066
|
 |
|
| 详细资料 |
|
标 号
Fig No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
20A1851 |
线夹10 |
Clip |
10 |
|
|
2 |
00B0005 |
螺栓M10X20-8.8-Zn.D |
Bolt |
26 |
GB5783-86 |
|
3 |
06B0001 |
垫圈10-140HV-Zn.D |
Washer |
26 |
GB97.1-85 |
|
4 |
06B0002 |
垫圈10 |
Lock Washer |
2 |
GB93-87 |
|
5 |
83A0188 |
橡胶垫圈12 |
Rubber Pad |
4 |
|
|
6 |
32B0067 |
动臂灯 |
Boom Lamp |
2 |
506工作灯 |
|
7 |
22A0448 |
工作灯安装弯板 |
Bracket |
2 |
|
|
8 |
32B0065 |
车架灯 |
Chassis Lamp |
1 |
535GE-F |
|
9 |
83A0181 |
橡胶垫圈10 |
Rubber Pad |
1 |
|
|
10 |
20A1825 |
车架灯罩 |
Cover |
1 |
|
|
11 |
00B0075 |
螺栓M8X20-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
12 |
06B0006 |
垫圈8 |
Lock Washer |
4 |
GB93-87 |
|
13 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
14 |
20A0644 |
盖 |
Cover |
1 |
|
|
15 |
30B0011 |
燃油量传感器 |
Fuel Sender |
1 |
224 082 005 028R |
|
16 |
01B0356 |
螺栓M5X30-8.8-Zn.D |
Bolt |
5 |
GB5782-86 |
|
17 |
06B0017 |
垫圈5 |
Lock Washer |
5 |
GB93-87 |
|
18 |
06B0066 |
垫圈5-140HV-Zn.D |
Washer |
5 |
GB97.1-85 |
|
19 |
37B0004 |
尼龙扎带 |
Tie |
20 |
ZD200X5 |
|
20 |
30B0010 |
液压油温报警开关 |
Temp. Switch |
1 |
X10 232 001 002 |
|
21 |
06B0065 |
组合密封垫18 |
Integral Seal |
1 |
JB982-77 |
|
22 |
37B0010 |
扎带 |
Tie |
5 |
ZD300X8 |
|
23 |
20A1852 |
线夹15 |
Clip |
3 |
|
|
24 |
08C0053 |
总开关至起动电机电缆 |
Cable |
1 |
|
|
25 |
20A1858 |
线夹25X50 |
Clip |
6 |
|
|
26 |
08C0466 |
蓄电池连接电缆 |
Cable |
1 |
|
|
27 |
01B0381 |
螺栓M12X200-8.8-Zn.D |
Bolt |
4 |
GB5782-86 |
|
28 |
06B0008 |
垫圈12 |
Lock Washer |
4 |
GB93-87 |
|
29 |
06B0059 |
垫圈12-140HV-Zn.D |
Washer |
4 |
GB96-85 |
|
30 |
08C0448 |
蓄电池正极至总开关电缆 |
Cable |
1 |
|
|
标 号
Fig No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
31 |
37B0077 |
蓄电池 |
Battery |
2 |
BA31750T |
|
32 |
08C0447 |
蓄电池负极至车架电缆 |
Cable |
1 |
|
|
33 |
82A0167 |
电瓶上垫板 |
Rubber Mat |
2 |
|
|
34 |
82A0166 |
电瓶垫板 |
Rubber Mat |
1 |
|
|
35 |
00D0626 |
蓄电池固定架 |
Bracket |
1 |
|
|
36 |
03B0021 |
螺母M8-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
37 |
43D0137 |
电瓶罩 |
Cover |
1 |
|
|
38 |
20A1854 |
线夹27 |
Clip |
3 |
|
|
39 |
83A0144 |
护孔圈 |
Rubber Separator |
1 |
|
|
40 |
46C0469 |
控制箱线路总成 |
Cabinet |
1 |
|
|
41 |
03B0014 |
螺钉M6X16-4.8-Zn.D |
Screw |
8 |
GB818-85 |
|
42 |
06B0003 |
垫圈6 |
Lock Washer |
10 |
GB93-87 |
|
43 |
43B0008 |
前窗清洗器总成 |
Screen Washer |
1 |
XD204 |
|
44 |
08C0484 |
CLG230车架线束 |
Harness |
1 |
|
|
45 |
20A1855 |
线夹35 |
Clip |
3 |
Q68630F4 |
|
46 |
38B0007 |
喇叭 |
Horn |
1 |
DL50BG |
|
47 |
00B0023 |
螺栓M6X25-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
48 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
49 |
03B0036 |
螺母M6-8-Zn.D |
Nut |
4 |
GB6170-86 |
|
50 |
20A1853 |
线夹22 |
Clip |
4 |
|
|
51 |
21A1192 |
电源总开关罩 |
Cover |
1 |
|
|
52 |
34B0088 |
电源总开关 |
Power Switch |
1 |
6EK 001 559-001 |
|
53 |
04B0090 |
螺钉M4X10-4.8-Zn.D |
Screw |
6 |
GB818-85 |
|
54 |
06B0022 |
垫圈4 |
Lock Washer |
6 |
GB93-87 |
|
55 |
06B0097 |
垫圈4-140HV-Zn.D |
Washer |
6 |
GB97.1-85 |
|
56 |
10A0820 |
双路保险盒盖 |
Cover |
1 |
|
|
57 |
37B0101 |
50A保险片 |
Fuse(50A) |
1 |
配BX2022使用 | |
|
|
|
|
| |
|
|
|
|
