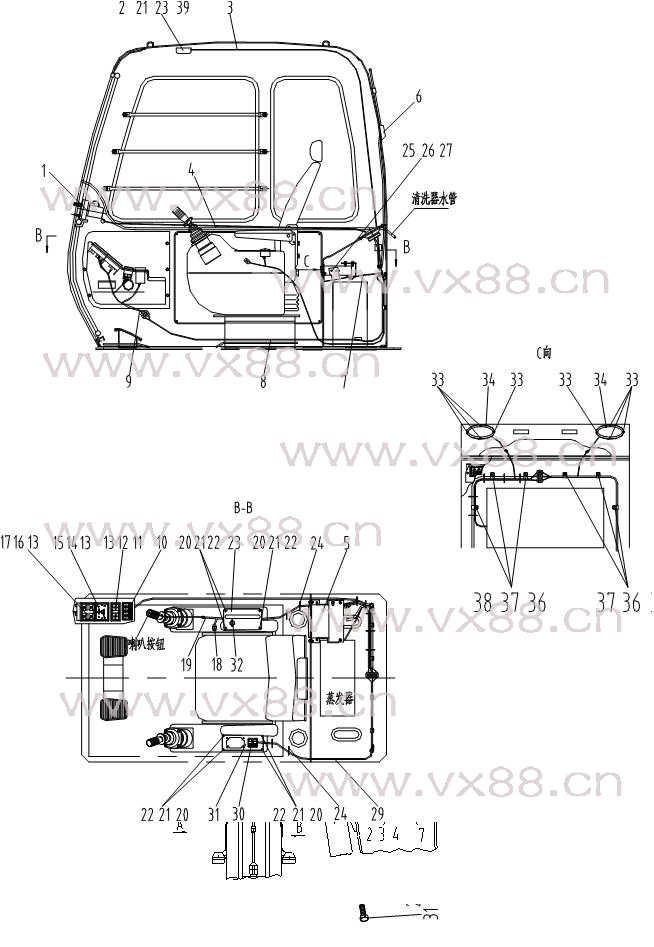

图文名称：电气系统2
所属机型：CLG230
图文编号：67
物料编号：067
|
 |
|
| 详细资料 |
|
标 号
Fig No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
37B0100 |
雨刮总成 |
Wiper |
1 |
CLGwiper1 |
|
2 |
32B0066 |
壁灯 |
Cab Lamp |
1 |
CFA092（24V） |
|
3 |
08C0475 |
室内灯线束 |
Harness |
1 |
|
|
4 |
08C0465 |
雨刮线束 |
Harness |
1 |
|
|
5 |
37B0087 |
收放机 |
Radio |
1 |
TK-B727/24V |
|
6 |
37B0089 |
天线 |
Antenna |
1 |
QT-3480B/3.5m |
|
7 |
08C0464 |
收放机线束 |
Harness |
1 |
|
|
8 |
08C0463 |
前仪表台线束 |
Harness |
1 |
|
|
9 |
08C0476 |
仪表线束 |
Harness |
1 |
|
|
10 |
34B0116 |
组合开关 |
Integral Switch |
1 |
JK939CLG |
|
11 |
35B0015 |
报警单元 |
Alarm Unit |
1 |
X58 212 007 775 |
|
12 |
36B0218 |
八孔插座盒 |
Socket |
1 |
X11 000 014 004 |
|
13 |
36B0220 |
插座 |
Terminal |
33 |
X11 000 014 005 |
|
14 |
35B0016 |
转速表 |
Tachometer |
1 |
333 251 980 003G |
|
15 |
36B0219 |
十孔插座盒 |
Socket |
1 |
X11 725 002 008 |
|
16 |
35B0014 |
组合表 |
Integral Gauge |
1 |
X10 110 980 005 |
|
17 |
36B0217 |
七孔插座盒 |
Socket |
1 |
X11 000 014 003 |
|
18 |
38B0017 |
二极管组件 |
DIODE ARRAY |
1 |
DIODE ARRAY |
|
19 |
08C0462 |
右扶手箱线束 |
Harness |
1 |
|
|
20 |
04B0099 |
螺钉M4X10-4.8-Zn.D |
Screw |
8 |
GB818-85 |
|
21 |
06B0022 |
垫圈4 |
Lock Washer |
8 |
GB93-87 |
|
22 |
06B0097 |
垫圈4-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
23 |
10A0818 |
右控制面板 |
Right Panel |
1 |
|
|
24 |
37B0004 |
尼龙扎带 |
Tie |
15 |
ZD200X5 |
|
25 |
04B0221 |
螺钉M5X12-4.8-Zn.D |
Screw |
4 |
GB818-85 |
|
26 |
06B0066 |
垫圈5-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
27 |
06B0017 |
垫圈5 |
Lock Washer |
4 |
GB93-87 |
|
29 |
08C0461 |
左扶手箱线束 |
Harness |
1 |
|
|
30 |
34B0089 |
雨刮洗涤开关 |
Wiper_washer SW |
1 |
JK939FORWY |
|
31 |
10A0819 |
左控制面板 |
Left Panel |
1 |
|
|
32 |
34B0090 |
点火开关 |
Ignition Switch |
1 |
6JK 007 232-001 |
|
33 |
04B0269 |
自攻螺钉ST4.2X25-C-H-Zn.D |
Screw |
8 |
GB845-85 |
|
34 |
38B0021 |
扬声器 |
Speaker |
2 |
TX-1605 |
|
35 |
20A1854 |
线夹35 |
Clip |
3 |
|
|
36 |
00B0005 |
螺栓M10X20-8.8-Zn.D |
Bolt |
6 |
GB5783-86 |
|
37 |
06B0001 |
垫圈10-140-HV-Zn.D |
Washer |
6 |
GB97.1-85 |
|
38 |
20A1855 |
线夹35 |
Clip |
3 |
|
|
39 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
2 |
GB97.1-85 | |
|
|
|
|
| |
|
|
|
|
