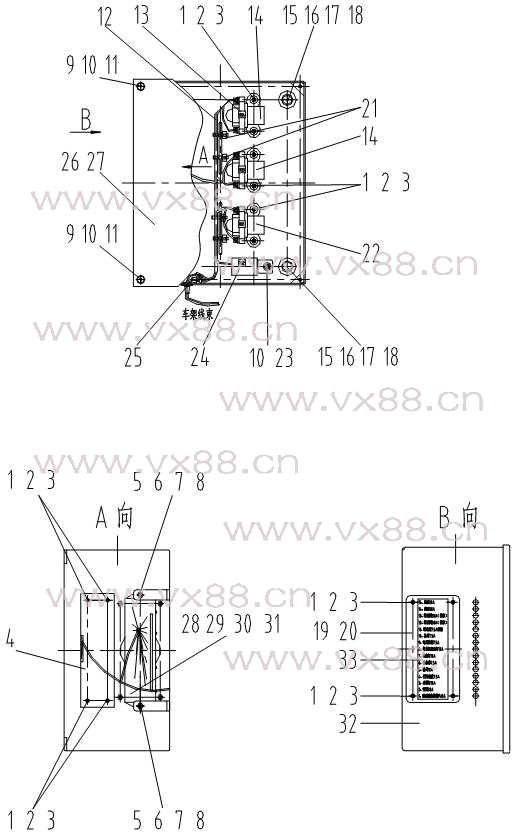

图文名称：电气系统4
所属机型：CLG200
图文编号：8
物料编号：008
|
 |
|
| 详细资料 |
|
标 号
Fig.No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
37B0009 |
扎带ZD150X3 |
Tie |
26 |
|
|
2 |
06B0007 |
垫圈12-140HV-Zn.D |
Washer |
10 |
GB97.1-85 |
|
3 |
34A0299 |
支撑管 |
Shore |
5 |
|
|
4 |
06B0008 |
垫圈12 |
Lock Washer |
5 |
|
|
5 |
00B0058 |
螺栓M12X45-8.8-Zn.D |
Bolt |
5 |
GB5783--86 |
|
6 |
08C0460 |
发动机线束 |
Engine Harness |
1 |
|
|
7 |
06B0017 |
垫圈14 |
Lock Washer |
2 |
JG982-77 |
|
8 |
00A0233 |
水温传感器接头 |
fitting |
1 |
|
|
9 |
30B0013 |
水温传感器 |
Sender |
1 |
323 803 004 001D |
|
10 |
06B0066 |
垫圈5-140HV-Zn.D |
Washer |
8 |
GB97.1-85 |
|
11 |
06B0147 |
垫圈5 |
Lock Washer |
4 |
GB862.1-87 |
|
12 |
03B0032 |
螺母M5-8-Zn.D |
Nut |
4 |
GB6170-86 |
|
13 |
00B0153 |
螺栓M5X16-8.8-Zn.D |
Bolt |
2 |
GB5783-86 |
|
14 |
10A0751 |
双路保险盒安装板 |
Bracket for Fuse |
2 |
|
|
15 |
37B0099 |
线圈管理器 |
Coil Commander |
1 |
SA-4751 |
|
16 |
12B0331 |
O形圈11X1.9 |
Seal |
1 |
GB1235-76 |
|
17 |
30B0012 |
机油压力传感器 |
Sender |
1 |
360 081 030 030C |
|
18 |
00A0384 |
机油压力传感器接头 |
Fitting |
1 |
|
|
19 |
30B0101 |
转速传感器 |
Sender |
1 |
3834LT-010 |
|
20 |
00B0041 |
螺栓M12X16-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
21 |
08C0054 |
柴油机至车架电缆 |
Cable |
1 |
|
|
22 |
37B0101 |
金属保险片 |
Fuse |
1 |
配BX2022使用 |
|
23 |
20A1853 |
线夹22 |
Clip |
1 |
|
|
24 |
20A1852 |
线夹15 |
Clip |
4 |
|
|
25 |
20A1854 |
线夹27 |
Clip |
1 |
|
|
26 |
00B0002 |
螺栓M10X35-8.8-Zn.D |
Bolt |
1 |
GB5783-86 |
|
27 |
06B0002 |
垫圈10 |
Lock Washer |
1 |
GB93-87 |
|
28 |
06B0152 |
垫圈10-140HV-Zn.D |
Washer |
1 |
GB697.1-85 |
|
29 |
03B0053 |
螺母M10-8-Zn.D |
Nut |
1 |
GB6170-86 |
|
30 |
36B0259 |
插接件 |
Connector |
1 |
SA-5056=C8 | |
|
|
|
|
| |
|
|
|
|
