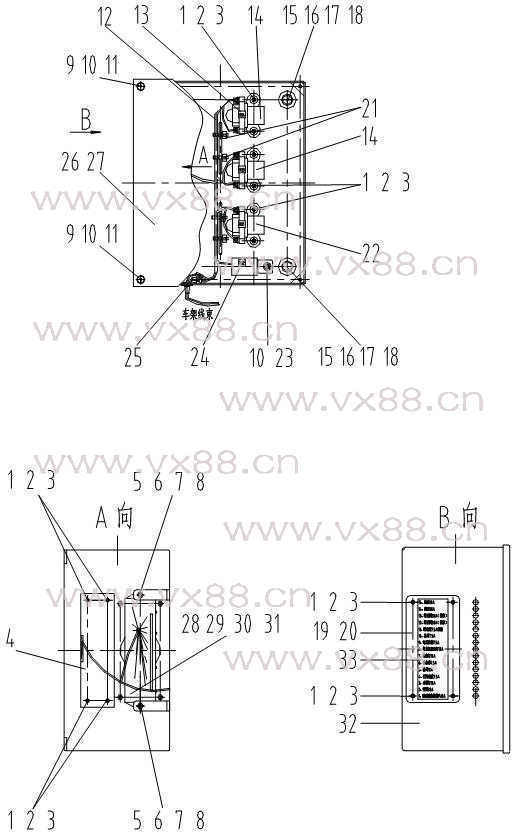

图文名称：电气系统5
所属机型：CLG200
图文编号：9
物料编号：009
|
 |
|
| 详细资料 |
|
标 号
Fig. No. |
代 号
Part No. |
名 称
Part Name |
数量
Qty. |
备 注
Remark |
|
1 |
04B0198 |
螺钉M4X12-4.8-Zn.D |
Bolt |
14 |
GB818-85 |
|
2 |
06B0097 |
垫圈4-140HV-Zn.D |
Washer |
14 |
GB97.1-85 |
|
3 |
06B0022 |
垫圈4 |
Lock washer |
14 |
GB93-87 |
|
4 |
37B0082 |
印刷电路板 |
Pcb board |
1 |
|
|
5 |
04B0055 |
螺钉M5X20-4.8-Zn.D |
Bolt |
2 |
G818-85B |
|
6 |
06B0017 |
垫圈5 |
Lock washer |
2 |
GB93-87 |
|
7 |
06B0066 |
垫圈5-140HV-Zn.D |
Washer |
2 |
GB97.1-85 |
|
8 |
03B0032 |
螺母M5-8-Zn.D |
Nut |
2 |
GB6170-86 |
|
9 |
00B0021 |
螺拴M6X12-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
10 |
06B0024 |
垫圈6-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
11 |
83A0187 |
橡胶垫圈6 |
Rubber washer |
4 |
|
|
12 |
08C0459 |
保险线束 |
Fuse harness |
1 |
|
|
13 |
74A0246 |
继电器铭牌 |
Relay nameplate |
1 |
|
|
14 |
31B0006 |
起动继电器 |
Start relay |
2 |
MZJ-50A/006 |
|
15 |
00B0020 |
螺栓M8X30-8.8-Zn.D |
Bolt |
4 |
GB5783-86 |
|
16 |
06B0006 |
垫圈8 |
Lock washer |
4 |
GB93-87 |
|
17 |
06B0005 |
垫圈8-140HV-Zn.D |
Washer |
4 |
GB97.1-85 |
|
18 |
83A0184 |
减震垫圈 |
Rubber washer |
4 |
|
|
19 |
83A0185 |
保险盒防水板 |
Rubber board |
1 |
|
|
20 |
10A0797 |
保险封板 |
Board |
1 |
|
|
21 |
37B0009 |
扎带ZD150X3 |
Tie |
8 |
|
|
22 |
31B0011 |
继电器 |
Relay |
1 |
MZJ-100A/006 |
|
23 |
04B0106 |
螺钉M6X10-4.8-Zn.D |
Bolt |
1 |
GB818-85 |
|
24 |
31B0009 |
继电器 |
Relay |
1 |
JQ202S-FLO |
|
25 |
83A0131 |
护孔圈 |
Rubber Ring |
1 |
|
|
26 |
83A0186 |
控制箱防水板 |
Rubber board |
1 |
|
|
27 |
20A0179 |
控制箱盖 |
Cover |
1 |
|
|
28 |
37B0012 |
片式熔断片 |
Fuse |
4 |
BX2011A(7.5A) |
|
29 |
37B0013 |
片式熔断片 |
Fuse |
5 |
BX2011A(10A) |
|
30 |
37B0014 |
片式熔断片 |
Fuse |
1 |
BX2011A(15A) |
|
31 |
37B0015 |
片式熔断片 |
Fuse |
5 |
BX2011A(30A) |
|
32 |
04D0124 |
控制箱 |
Control box |
1 |
|
|
33 |
74A0413 |
保险盒铭牌 |
Nameplate |
1 |
| |
|
|
|
|
| |
|
|
|
|
